แบ่งออกเป็น 3 ประเภท



 1. LAN Card เป็นอุปกรณ์ที่ติดตั้งเข้าไปภายในเครื่องคอมพิวเตอร์ ใช้เชื่อมต่อ กับสายเคเบิล











 แท่งเหล็กด้านซ้าย ใช้ต่อกับ T-Connector ส่วนช่องสี่เหลี่ยมด้านขวาใช้ต่อกับ RJ-45





 2. HUB เป็นกล่องศูนย์กลางในการส่งสัญญาณ (ใช้เชื่อมต่อแบบ Star)







 3. Cable สายเคเบิลใช้ต่อเข้ากับเครื่องคอมพิวเตอร์หรือใช้ต่อไปยังฮับ ส่วนสายนั้นมีหลาย ประเภท เช่น สาย Coaxial จะมีตัว T-Connector ต่อเข้ากับหัวของ Lan Card, สาย UTP (Unshielded Twisted-Pair) เป็นสายคู่พันเกียว ต่อเข้ากับหัว RJ-45 (คล้ายกับหัวต่อโทรศัพท์ RJ-11แต่ใหญ่กว่า)

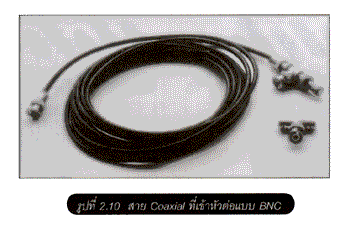

 1. สาย Coaxial ใช้ต่อแบบ BUS  ปัจจุบันไม่เป็นที่นิยมแล้ว

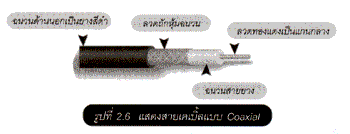

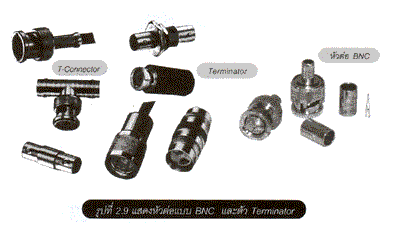

         สาย Coaxial                                   T-Connector













 2. สาย UTP ใช้ต่อแบบ Star เป็นที่นิยมในปัจจุบัน





         สาย UTP                                หัว RJ-45





 กรณีที่ต่อแบบ peer-to-peer เพียง 2 เครื่อง จะต้องเข้าหัวสายในลักษณะ Cross Over









 กรณีที่ต่อสายเข้า HUB ปลายสายทั้งสองข้างจะเข้าสายเหมือนกัน

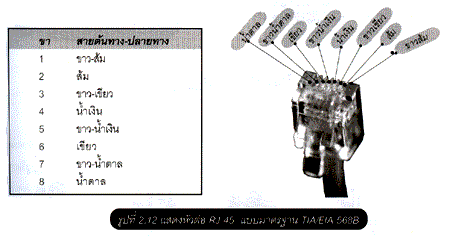

การเข้าสายสำหรับหัว RJ45
